隨著全球半導體製程向 3 奈米、2 奈米甚至更先進的埃米(Angstrom)世代推進,晶圓代工廠對於製程環境與設備容錯率的要求已達到了近乎苛刻的地步。在黃光微影、電漿蝕刻(Etch)以及化學氣相沉積(CVD)等核心製程中,晶圓必須面臨高溫、強腐蝕性氣體與高能量電漿的極端物理考驗。此時,任何微小的材料變形、微粒粉塵污染,或是微米級的定位偏移,都會直接導致整片晶圓的報廢。
面對這些決定生死存亡的半導體製程中的關鍵挑戰,傳統的金屬或高分子塑料耗材已無法招架。越來越多的晶圓大廠與建廠顧問開始將目光投向高階先進材料,而高純度的陶瓷治具,正悄悄成為各大晶圓廠提升製程良率的秘密武器。
挑戰微米級污染控制:精密陶瓷如何達成無塵室零發塵標準?
在先進製程中,環境中的微塵粒子(Particle)是危害晶圓電路結構、導致線路短路的頭號殺手。
杜絕製程微粒,保護晶圓精密線路
傳統金屬或鐵氟龍材質的夾治具,在與晶圓頻繁接觸摩擦、或是受到高能電漿轟擊後,表面極易產生微觀下的晶格剝落或有機揮發物。為了從源頭掐斷污染源,無塵室設備元件廠商極力推薦將關鍵耗材「陶瓷化」。先進精密陶瓷(如高純度氧化鋁、碳化矽)具備極高的硬度與化學安定性,在長期的物理摩擦下幾不產生任何磨耗微粒。此外,陶瓷材料不含有機成分,在高真空環境下擁有近乎零的氣體釋放率(Outgassing),這讓它成為滿足高階無塵室嚴格發塵門檻的最佳結構材料。
直面電漿與強酸鹼轟擊:高溫耐蝕零件在極端環境下的表現
現代半導體製程大量運用反應性離子蝕刻(RIE)技術,機體內部充滿了具備強烈剝蝕性的特殊氣體。
極致的抗化學侵蝕與耐熱震性能
在高能量電漿的環境下,一般金屬治具會迅速被氧化、腐蝕,導致結構受損並釋放金屬離子(Metal Contamination),污染晶圓並破壞晶體管的電性。而高規的高溫耐蝕零件供應商所提供的結構陶瓷,天然具備優異的電絕緣性與抗化學惰性。無論是面對強氟系氣體、強酸、強鹼,還是高達數百度的高溫熱場,陶瓷治具依然能保持本質的安定。這種無與倫比的抗腐蝕能力,大幅延長了真空腔體內部耗材的使用壽命,減少因頻繁更換耗材而導致的機台停機時間(Down-time)。
微奈米級精準定位:克服結構形變與熱膨脹的物理瓶頸
當晶圓上的電路圖案細微到奈米級別時,機械手臂在傳輸與夾持晶圓時的空間尺寸穩定性就顯得至關重要。
低熱膨脹率確保多軸定位毫無飄移
金屬材料具備較高的熱膨脹係數,只要機台運作發熱或環境產生微小溫差,治具就會產生微米級的擴張,導致晶圓定位飄移。精密陶瓷(如氮化矽、碳化矽)則擁有極低的熱膨脹率與超高剛性(楊氏模量高)。在承受高加速度搬運或製程反覆夾持時,治具幾乎「完全不形變」,能提供極其穩定的硬性基準,協助機台達成高標準的精準定位。這也正是陶瓷半導體零件代工近年來需求量大幅噴發、成為高端產線標配的核心物理優勢。
複雜結構的完美客製:打破硬脆限制的陶瓷CNC加工技術
儘管精密陶瓷材料的物理特性完美,但其高硬度與脆性在過去常被認為難以成型,阻礙了複雜治具的開發。
微奈米級精密零件代工的技術突破
如今,隨著陶瓷CNC鑽孔加工與高硬度材料異型切割技術的成熟,專業的陶瓷零件加工廠已能完美實現各種幾何圖形的精密異型零件代工。
- 微孔真空吸盤:
透過精密鑽孔技術,在陶瓷盤面上密布微米級的吸氣孔,用於平整吸附晶圓而不傷及背面的晶片。 - 陶瓷零件內外螺紋加工:
克服脆性崩角的技術難題,讓陶瓷治具能直接以螺紋與機台的自動化部件牢固組裝。 - 電漿保護環與專用夾具:
透過陶瓷製程零組件代工,精密控制幾何公差與同心度,打造出能與晶圓完美貼合的半導體製程專用夾具。
【關於半導體陶瓷治具應用 QA】
Q1:原本產線使用不鏽鋼或鋁合金製的晶圓夾具,若要升級為陶瓷治具,是否會增加機械手臂的馬達負載?
不一定,甚至有可能更輕。雖然某些精密陶瓷的密度與金屬相近,但在進行陶瓷零件設計開發時,工程師會利用陶瓷高剛性的優勢,將結構設計得比金屬更輕薄,或利用精密異型零件代工技術切削出中空、蜂巢狀的減重結構。因此,陶瓷治具不僅不會增加馬達負載,其低慣性的特質反而有助於提升機械手臂在高速運行下的響應速度。
Q2:陶瓷治具在面對蝕刻腔體內的電漿轟擊(Plasma Bombardment)時,其使用壽命大約是傳統金屬或塑料的幾倍?
根據晶圓廠實際的產線數據攤提,在強電漿與強腐蝕氣體的連續轟擊下,傳統金屬或特種塑料(如 PEEK)常因表面腐蝕或粉塵化,在數週甚至數天內就必須更換。而由專業陶瓷精密零件廠商所打造的高純度碳化矽或氧化鋁陶瓷治具,其耐磨耗與抗電漿壽命通常是传统材料的 5 到 10 倍以上,能顯著降低晶圓代工廠的長期耗材採購與停機維修成本。
Q3:半導體製程對治具的公差要求極嚴,陶瓷製品代工廠推薦如何確保成品的微米級精度?
這高度仰賴「精細燒結」與「後段超精密研磨」的無縫配合。由於陶瓷在燒結過程中會有約 15-20% 的尺寸收縮,專業的工業用陶瓷加工代工會先透過精密的模流與尺寸預估進行毛坯成型,燒結過後,再使用高階的五軸 CNC 鑽石刀具進行微奈米級精密零件代工研磨,將平面度、同心度與幾何公差鎖定在 1μm 以內的極致範圍,確保完美符合半導體前段製程的嚴苛規範。
-
![pic2]()

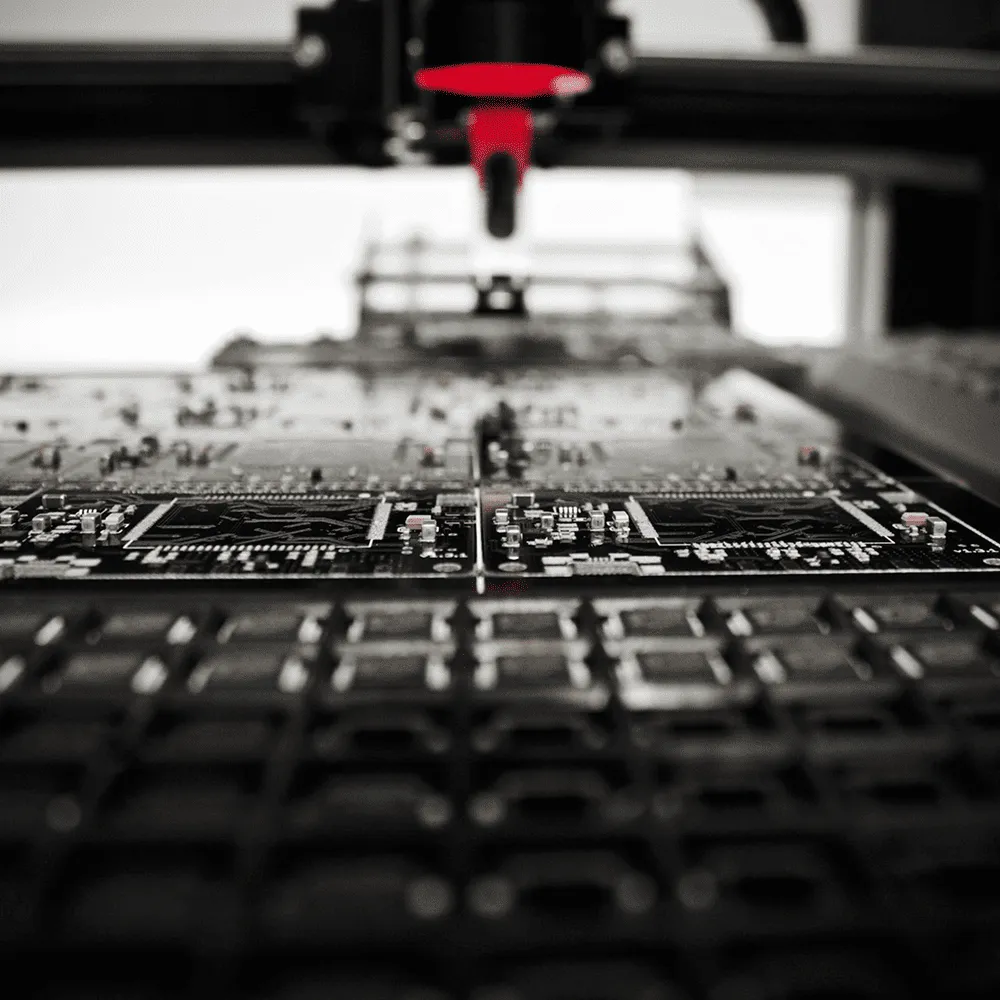

為了從源頭掐斷污染源,無塵室設備元件將關鍵耗材「陶瓷化」 -
![pic3]()

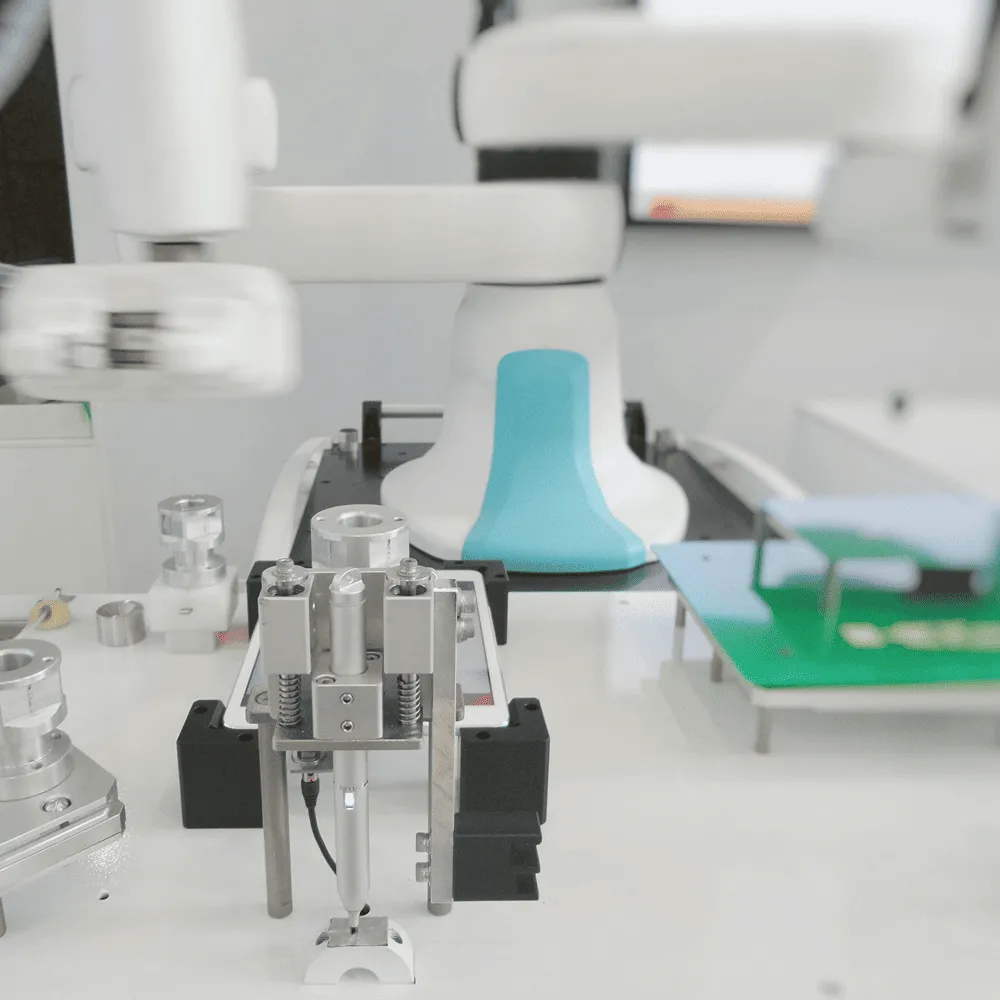

隨著陶瓷CNC鑽孔加工技術的成熟,已能實現精密異型零件代工
