電子製程異型零件：以高精密陶瓷CNC加工實現設計

隨著消費性電子產品、智慧穿戴裝置與 5G 通訊模組持續朝向輕薄短小、高整合度方向發展，後段的電子組裝與測試製程也迎來了革命性的改變。在表面黏著技術（SMT）、點膠製程與高頻封裝測試中，設備內部的關鍵零部件不僅尺寸越來越微型化，其外觀結構也因應空間限制而變得極其複雜，成為高度客製化的「異型零組件」。

然而，傳統的不鏽鋼或鎢鋼等金屬材料，在面對高頻段電磁干擾（EMI）或高溫高壓摩擦時，往往容易發生訊號干擾、零件磨損甚至靜電吸附，進而拉低產線良率。為了在極限空間內維持設備的極致精度，許多設備大廠紛紛導入高精密陶瓷零件。然而，陶瓷天然的硬脆特性，過去常被認為是幾何設計的絆腳石。如今，透過最頂尖的高精密陶瓷CNC加工技術，這些複雜的幾何設計已能完美落實於電子產線中。



一、 突破傳統材料瓶頸：電子製程中「異型零組件」的幾何挑戰

電子製程設備空間狹小且動作高頻高速，承載與傳輸電子元件的零組件必須具備極為特殊的幾何形狀。

微型化與異型結構的雙重考驗
在自動化測試或點膠製程中，異型零件往往需要設計出微細的立體曲面、非對稱的特殊溝槽，甚至是直徑小於 0.5mm的氣孔。如果使用一般金屬進行微細加工，金屬在切削過程中產生的微小毛邊（Burr）很可能刮傷敏感的電子元件；若改用高分子塑料，雖然容易成型，但在高頻反覆作動下又極易產生形變與磨損。這種在極限尺寸下追求零毛邊、不變形且結構複雜的挑戰，讓傳統材料在「電子製程異型零件」的應用上顯得捉襟見肘。



二、 陶瓷CNC加工的硬核科技：如何將硬脆材料雕琢成精密異型件？

精密陶瓷（如氧化鋁、氧化鋯、氮化矽）因具備超高硬度、極佳絕緣性與抗靜電能力，是電子製程的理想材料，但其加工難度也居材料之冠。

多軸鑽石刀具與超音波加工的精準成型
要將剛硬無比的陶瓷材料加工出複雜的幾何外觀，必須仰賴高規的高精密陶瓷CNC加工技術。現代加工廠推薦使用專業的五軸 CNC 聯動機台，搭配超硬鑽石刀具（Diamond Tools）或導入超音波輔助加工（Ultrasonic Machining）。超音波加工技術能讓刀具在微觀下進行高頻率的微幅震動，大幅降低切削時的機械應力，有效防止脆性陶瓷在加工細微孔洞或薄壁結構時發生崩角（Chipping）。透過這些先進製程，不論是多面體切削、深孔加工還是複雜的3D曲面，都能精準鎖定在微米級的公差範圍內。



三、 微奈米級加工應用：落實複雜設計的三大核心技術

透過專業的陶瓷代工服務，設備工程師能將大膽的幾何設計，實體化為產線上的高效率利器。

打破成型限制的精密代工工藝

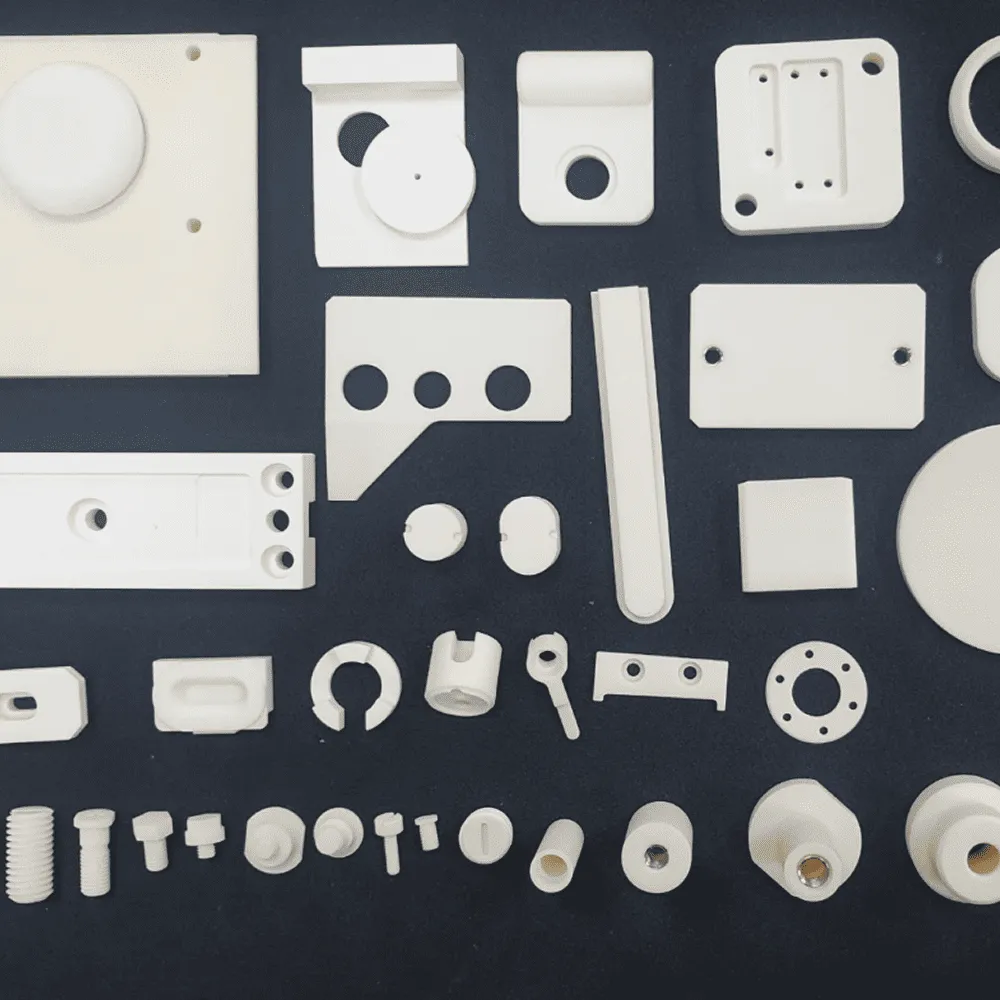

在客製化電子設備組裝中，高精密陶瓷CNC加工主要透過以下三大核心加工製程，來實現各種不可思議的複雜幾何外觀：

1. 陶瓷CNC鑽孔加工：
   在自動化吸嘴或半導體測試治具中，精準切削出極微細的多孔流道或階梯孔，確保真空吸力均勻且不傷元件。
2. 精密異型零件代工：
   針對非對稱的夾爪、滑塊或特殊凸輪結構，進行多軸向的 3D 立體雕刻，使陶瓷件能無縫嵌入原有的金屬機台底座。
3. 陶瓷金屬化製程零件：
   面對需要傳導訊號或與金屬部件焊接的特殊幾何結構，在陶瓷表面進行局部精密金屬化，完美兼顧陶瓷的絕緣結構與金屬的導電/組裝特性。



四、 升級陶瓷異型件的長遠效益：高稼動率與零微粒污染

電子零組件的材料化升級，看似拉高了初期的採購成本，實則能為企業帶來驚人的長期攤提回報。

全面提升設備稼動率與產線良率
在高度精密的電子封裝與測試環境中，工業用陶瓷加工代工所打造的異型零組件，能為產線帶來全方位的升級。精密陶瓷在反覆高頻撞擊下完全不發塵、不產生磨損微粒（Particle），能確保無塵室製程環境的絕對潔淨。同時，陶瓷具備優異的化學惰性與抗靜電特質，能徹底避免電子元件因靜電吸附而導致卡料或燒毀的風險。這些由專業陶瓷精密零件廠商客製化的異型耗材，其壽命往往是傳統金屬或工程塑料的 5 倍以上，能顯著降低設備的維護頻率，讓自動化產線維持極高的稼動率。



【關於電子陶瓷異型零件加工 QA】

Q1：精密陶瓷非常硬且脆，在進行高精密陶瓷CNC加工時，要如何確保細小的薄壁或銳角結構不會崩裂？
這高度仰賴優異的製程工藝與前期的結構優化。首先，在陶瓷零件設計開發階段，專業加工廠會建議工程師盡量將內尖角修改為微小的圓角（R 角）以分散切削應力。而在實際代工時，則會採用微米級進刀量的超音波輔助 CNC 研磨技術，利用高速微幅震動來「微量磨削」材料，並搭配充足的冷卻液快速帶走熱量，如此一來便能完美保護薄壁結構與微型外觀，確保幾何邊緣完整不崩角。

Q2：如果電子機台原本使用金屬異型件，直接更換為陶瓷異型件時，尺寸與裝配公差該如何銜接？
升級時建議尋求提供一體化技術評估的陶瓷代工服務。由於金屬具備彈性而陶瓷剛性極高，因此金屬圖面無法直接複製使用。加工廠會針對原有的 3D 圖面進行公差配合優化，利用微奈米級精密零件代工的最高標準，將陶瓷異型件的尺寸公差控制在 ±2μm以內，平整度與同心度也能達到極致要求，確保陶瓷零件能與既有的金屬機身底盤完美緊密貼合，達成無縫無痛升級。

Q3：電子製程中有些異型件需要鎖螺絲或傳遞電訊號，陶瓷加工能做到這點嗎？
完全可以。針對需要螺接鎖固的幾何結構，我們能透過先進的加工技術，在陶瓷體上直接切削出精密的陶瓷零件內外螺紋。而針對需要導電或接地傳輸電訊號的區域，則會結合陶瓷金屬化製程零件技術，在特定的陶瓷異型幾何面上鍍上一層牢固的金屬層（如鉬錳、鎳、金），讓陶瓷局部具備金屬的焊接與導電特性，完美解決異型零組件在複雜電子電路中的整合難題。
